双功能光电脉冲头: SH2003
应用范围

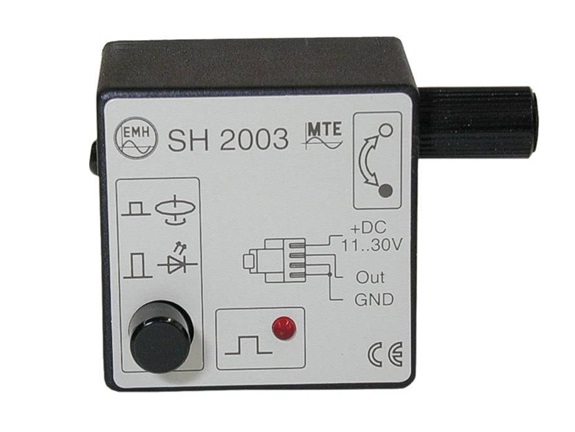

双功能光电脉冲头SH2003，适用于检测具有机械转盘的机械式电能表和具有发光二极管(LED)脉冲输出的全电子式电能表。SH2003配备选择按键(参见上图)，可以选择被检表的类型。
SH2003型双功能光电脉冲头，具有很高的性能，在不同的检测条件和环境下，均能可靠地检测电能表转盘的旋转和发光管的闪烁；工作状态调节范围宽，容错能力强，探测距离宽；具有小巧和坚固的结构。
可以方便地通过一个探测指示发光二极管，判别光电脉冲头的工作状态是否正常。
适用于电能表校验装置和便携式标准表的配置，以及对现有光电脉冲头的升级换代。
检测带机械转盘的机械电能表
在检测转盘时，按下SH2003上的选择按键，将发出经过调制的绿色脉冲光束，进行主动探测，可以很好地识别不同种类的转盘标记，包括红色、黑色等，对转盘边缘的光洁状态不敏感。
检测到转盘标记时，SH2003输出高电平信号，标记转出探测范围，恢复为低电平信号。
检测带发光二极管(LED)脉冲输出的电能表
再次按下选择按键，双功能光电脉冲头SH2003关闭探测光信号的输出，接收来自全电子电能表的光脉冲信号。
可探测的全电子电能表的光脉冲信号，其技术指标的要求如下:
- 脉冲宽度必须大于60ms。
- 在发光二极管(LED)脉冲信号的占空比为1：2时，其频率必须小于500Hz。
- 光脉冲信号的波长必须在500-960nm之间。
光电脉冲头在接收到发光二极管(LED)脉冲信号大约1ms后，输出高电平信号。
