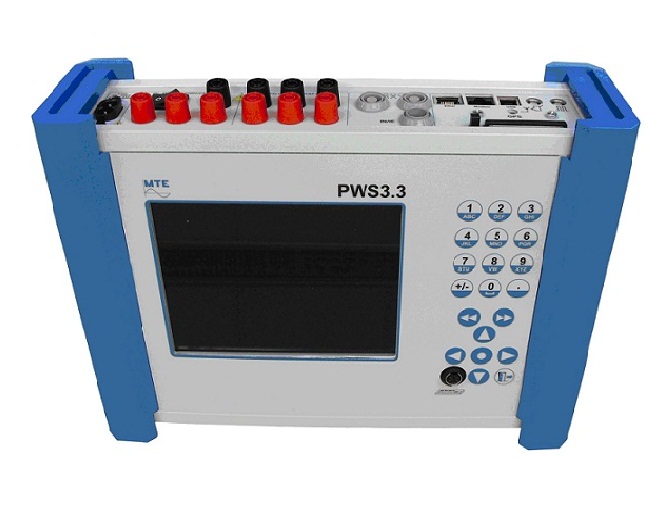

三相便携式0.05级多功能功率电能标准和电能质量分析仪: PWS3.3
PWS3.3是一台三相0.05级或0.1级便携式多功能功率电能标准表和兼容IEC61000-4-30(A级)的电能质量分析仪的组合,具有三路电压和电流输入端。标准表用于现场检测单相和三相电能表、互感器和现场接线情况;电能质量分析仪用于分析各种电网的质量、统计查询和在线问题分析。同多种电流钳或传感器配套使用,从而方便地对直测式和互感器式电能表进行准确的测量。
工作电源可选测量回路或外部单相电压。停电时,电能质量分析部分可以继续工作15分钟。
优点
- 由两台仪器组成的一个便携式综合仪器;
- 6.4”(640x480点阵)TFT彩色图形显示屏(配图形应用接口);
- 通过USB或以太网进行数据传输和通讯;
- 配备存储器卡,存储测试数据和客户信息;
- 自由选择的电流钳,可以方便地进行维护、校准或者更新。
测量输入端
- 三个电压输入端U1,U2,U3;
- 三个直测电流输入端I1,I2,I3;
- 一组测量IN/IE的电流钳输入端;
- 两组电流钳输入端I1,I2,I3。
标准表功能
- 配两个脉冲输入端(一个可设为脉冲输出端),通过LED/转盘/S0脉冲,检测单、三相有功、无功和视在电能表以及电能表的计度器;
- 测量和显示电气参数(UIj,PQS,f,PF)、矢量图、谐波分析和实际波形;
- 互感器检测(CT/PT负载,CT变比)。
电能质量分析功能
- 电压: 陷落/过压/中断/不对称;
- 谐波/间谐波/信号电压;
- 闪变;
- 瞬变捕捉3200ms(10kHz)。
扩展功能
- 配套软件CALSOFT;
- 模拟调制解调器(配置在仪器内部);
- GSM调制解调器(配置在仪器外部);
- GPS时间同步(配置在仪器内部);
- 一套单相或三相的10A电流钳;
- 一套单相或三相100A电流钳(有源误差补偿);
- 一套单相或三相1000A电流钳;
- 一套三相柔性环式电流钳LEMflex 30/300/3000A;
- 三相或单相电流钳(AmpLiteWire)转换器;
- 初级电流互感器钳(AmpLiteWire)2000A。
