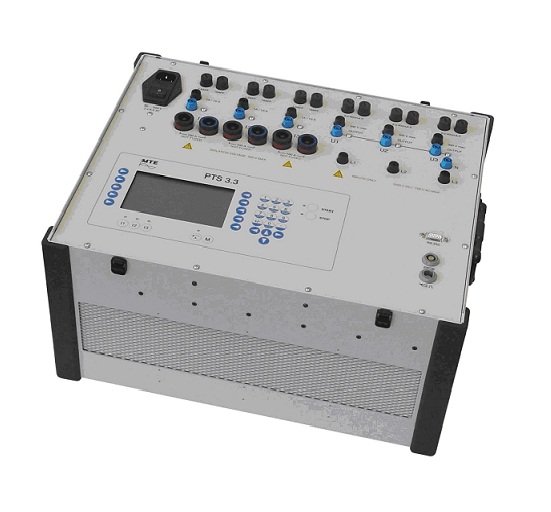

三相0.05级宽量程多功能自动校验装置: PTS3.3
PTS3.3型三相宽量程多功能自动校验装置由一台三相电流功率源、电压功率源和一台0.05级三相标准电能表构成。PTS3.3具有宽广的测量范围、很高的综合准确度和受外界影响很小的突出特点，以及更多的实用功能。
PTS3.3主要用来检测电能表的安装、运行情况、误差和对电网状态进行分析。
主要技术特点
· 利用内部电流和电压功率源，可以在给定的工作状态进行电能表检测；
· 无需外部计算机控制，即可根据设置的测试工作点，进行电能表的自动检测；
· 可以内部存储测量数据和客户信息；
· 通过矢量显示和相序显示，分析电网状态；
· 对内部功率源、标准表和数据输入的操作简便；
· 该装置也可单独用作标准表。
主要测量功能
· 独立产生单相和三相的测量工作状态，以便在各种工作状态下，对电能表进行检测；
· 电能标准脉冲输出，内部误差计算器进行在三线或四线状态下有功、无功和视在电能误差计算；
· 电压测量；
· 电流测量: 直接和通过电流互感器钳测量；
· 分相和总有功、无功和视在功率测量；
· 相角、功率因数和频率测量。
应用范围
· 现场测量电能表；
· 检测电能记录；
· 负荷监测。
扩展选择
· 利用控制软件进行控制操作: CAMCAL for Windows或CALSOFT II；
· 配备测量电流至100A，并具有误差补偿的电流互感器。
扩展应用
· 单表位校验装置: PTS3.3-1: 配备校验测试桌面、挂表支架、光电脉冲头和悬挂调节支架；主要进行电能表的自动检测校验；
· 单表位校验装置: PTS3.3-2: 在PTS3.3-1基础上，增加控制微机和软件、系统专用测量模块SMM397；主要进行多功能电能表的自动检测、无源光耦脉冲信号检测、继电器脉冲信号检测和数据通讯接口检测。
