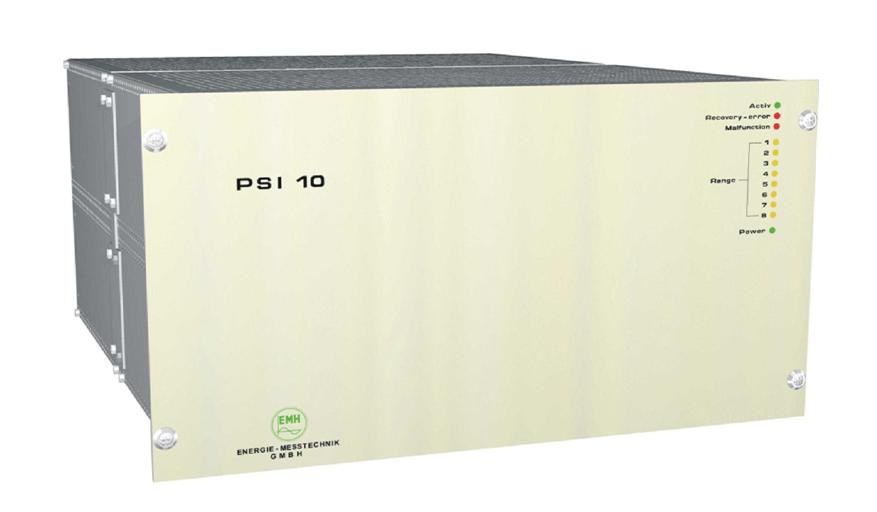

单相程控高稳定性电流功率源: PSI10

应用

　　PSI10单相程控高稳定性电流功率源，是专为电能表检测系统和其它自动测试系统设计的。输出功率有1000VA、2000VA和4000VA三种常见类型。外形尺寸为19英寸标准机箱的6个高度单位，且尺寸与输出功率无关。

　　通过互感器耦合输出，电流功率源PSI10产生电位隔离的、可调整的电流输出。输出电流的幅度、相位和失真度，可以通过内部反馈环路和数字控制环路进行稳定。同时，也可以在基波上叠加谐波成分和电网脉冲触发控制信号。

　　功率源的内部电路提供了过载保护、输出开路保护、电网供电电压的中断保护和外部负载的反馈干扰保护功能。供电电源输入端不再需要使用稳压器，可以直接接入市电供电。

　　功率源可以使用光纤光学串行口进行控制。功率源内部的环型数据总线系统和同步信号接口，都通过光纤连接在一起，可以同时控制几台单相功率源，构成一套三相测量系统。

　　为了确保工作的安全，特别建议，PSI10应配套安装STE10控制单元。STE10控制单元具有如下功能:

· 供电电源启动/停止按钮；
· 紧急停止按钮；
· 为输出电路提供电压/电流回路的短路保护。

PSI10的主要技术特点

· 电流源的结构非常紧凑(单相)；
· 可以通过光通讯串行口RS232C，由计算机对功率源进行控制；
· 输出电流可调整、非常准确和稳定，与供电电压的变化无关；
· 放大起器效率>85%；
· 输出电流: 1mA...120A；
· 输出功率: 1000VA、2000VA和4000VA；
· 输出谐波功能。

其它特点

· 可配备成套控制软件: CAMCAL软件包。
